Automatyczna wijaczka z automatycznym systemem paletowania z poliestrowego PET

Automatyczna wijaczka z automatycznym systemem paletyzacji z poliestrowego PET

Program paletowania:

A: Pas Nadmiar600 mm, wysokość 150 mm, waga 20 kg, 1 warstwa po 4, oddzielona kartonem, do 12 warstw.

B:ŚrubkaO.D. 800 mm, wysokość 190 mm, waga 75 kg, 1 warstwa na 2, karton oddzielony, do 7 warstw.

Model ramienia robota: JZJ160A-270

Prędkość: 40 sekundnaRola, automatyczny system paletyzacji może dopasować do 2zestawyjeden na 8 Pasy PETlinia produkcyjnas.

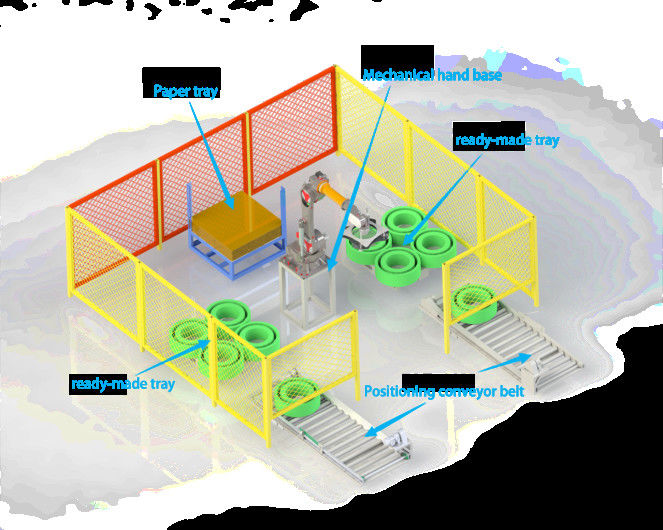

Rozmiary platformy z tektury: długość 1240 mm x szerokość 1240 mm x wysokość 1500 mm

Rozmiar taśmy przenośnej pozycjonowania: długość 3220 mm x szerokość 1170 mm x wysokość 680 mm

Podstawa ramienia robota: długość 700 mm x szerokość 700 mm x wysokość 1000 mm

Gdy gotowy produkt dotrze do pozycji taśmy przenośnej, ręka robota chwyci gotowy produkt na paletę, aż jedna warstwa zostanie wypełniona.Ramię robotowe następnie podnosi paletę z kartonu i powtarza działanie, aż paletka z gotowym produktem zostanie ułożona.

Abstrakt

CQA800F nadaje się do jednej z sześciu, jednej z ośmiu linii produkcyjnych pasów PET z użyciem ramienia robotycznego.

Nawigacz pasów CQA800F służył do wiązania pasów równolegle bezpośrednio z ekstrudera.

Systemy te działają niezależnie po ręcznym zastosowaniu materiału, mogą być zintegrowane z w pełni zautomatyzowanym całym zakładem produkcyjnym.i. szerokość 9~32 mm w zależności od konfiguracji.

Po osiągnięciu pożądanego obwodu opakowania,jest owinięty folia przez zintegrowany zwojownik i przewracany przez zintegrowany system transportowy od zwojownika w dół do transportownika rolkowego poniżejW tym samym czasie z magazynu wprowadzana jest nowa rurka wiążąca, a następne opakowanie jest całkowicie automatycznie zwinięte.

Maszyny zostały opracowane do ciągłej pracy, a ich kompaktowa konstrukcja pozwala na użytkowanie nawet w ograniczonych przestrzeniach.

Fakty i zalety

1. W pełni automatyczny wiertnik PET do taśm z9do 32 mm, o zewnętrznej średnicy opakowania 820 mm
2. System przenośnikowy do automatycznego transportu paczek
3. Urządzenie do pakowania folii do automatycznego pakowania opakowań
4. Centralny terminal wejściowy z zarządzaniem recepturami
5. W pełni automatyczne wywieranie można osiągnąć z lub bez rdzenia papieru

Szczegóły techniczne

Podstawowe wyposażenie

1. Tancerkaurządzenie do sterowania stałym napięciem paska i prędkością obwijania, podwójny serwo silnik
2. Precyzyjne, sterowane elektronicznie układanie w 2 lub 3 punktach z minimalnym zakrętem pasów
3. Pneumatyczne lamelki rozszerzające mandry do szybkiej zmiany bobli
4. Magazyny rękawów
5. Depozyt bobbin
6. Automatyczny rozdajnik folii
7. Dwa tryby pomiaru: masa i licznik

Domyślna główna konfiguracja

1)Silnik: Wuxi Xinjie główny silnik 1,5 kW, współczynnik prędkości: 1:8, serwomotor,

Silnik Wuxi Xinjie Traverse: serwomotor o mocy 400 W

2)PLC: Wuxi Xinjie Ekran dotykowy: Wuxi Xinjie Kontaktor: Schneider

3) Komponenty pneumatyczne: zawór magnetyczny i miernik ciśnienia: Taiwan Yadeke, cylinder: Donghao Pneumatic (Wenzhou)

4)Czujniki i światła włączone/wyłączone: Korea Alto Nicks
