Automatyczna wijaczka z paskami poliestrowymi PET z bezzałogowymi systemami paletyzacji

Automatyczna nawijarka taśm PET z systemami automatycznego paletyzowania

Streszczenie

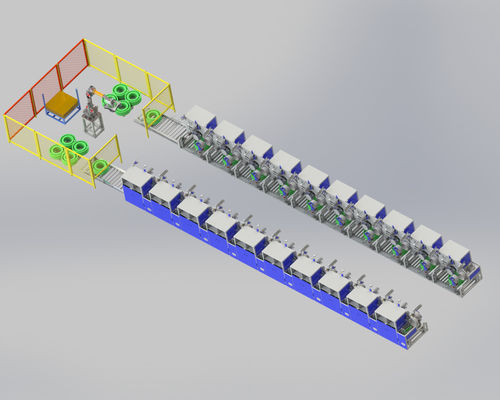

  CQA800F odpowiedni dla jednej z sześciu, jednej z ośmiu linii produkcyjnych taśm PET z wykorzystaniem ramienia robota.

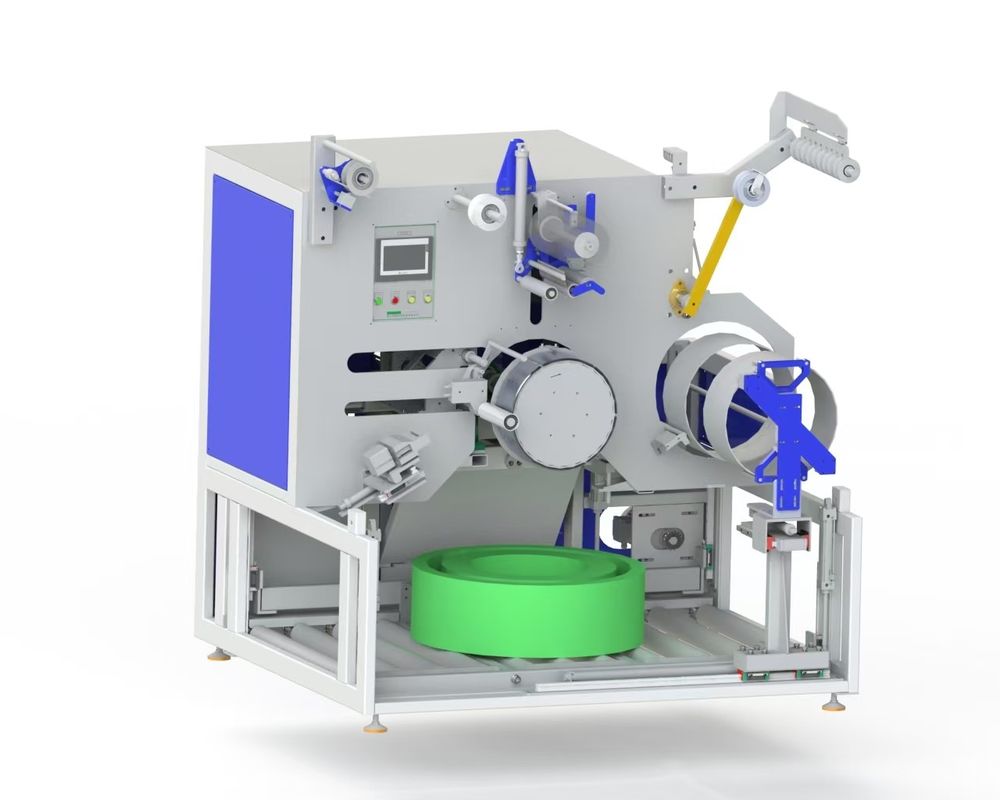

  Nawijarka taśm CQA800F została użyta do nawijania taśm równolegle bezpośrednio z wytłaczarki.

  Systemy działają niezależnie po ręcznym zaaplikowaniu materiału. Mogą być zintegrowane z w pełni zautomatyzowanym zakładem produkcyjnym. Nawijają taśmy pet o szerokości od 9 do 32 mm w zależności od konfiguracji.  Po osiągnięciu pożądanego obwodu przez pakiet nawijania, jest on owijany folią przez zintegrowaną nawijarkę i przechylany przez zintegrowany system transportowy z nawijarki w dół do transportera rolkowego poniżej. Nowa tuleja nawijająca jest podawana z magazynu w tym samym czasie, a następny pakiet jest nawijany w pełni automatycznie.

  Maszyny zostały opracowane do pracy ciągłej. Kompaktowa konstrukcja pozwala na użycie nawet w ograniczonej przestrzeni.

Fakty i zalety

W pełni automatyczna nawijarka taśm PET do taśm od

1. 9 do 32 mm, z zewnętrzną średnicą pakietu 820 mmSystem transportowy do automatycznego transportu pakietów
2. Urządzenie do owijania folią do automatycznego owijania pakietów
3. Centralny terminal wejściowy z zarządzaniem recepturami
4. W pełni automatyczne nawijanie może być osiągnięte z lub bez rdzenia papierowego
5. Szczegóły techniczne

Model

Dancer

1. kontrola do kontrolowania stałego naprężenia taśmy i prędkości nawijania, Podwójny silnik serwoPrecyzyjne, elektronicznie sterowane układanie 2- lub 3-punktowe z minimalnym zagięciem taśm
2. Pneumatyczne trzpienie rozprężne do szybkiej wymiany szpuli
3. Magazyn tulei
4. Depozyt szpuli
5. Automatyczny dozownik folii
6. Dwa tryby pomiaru: waga i metr
7. Program paletyzacji:

A

: TaśmaOD 600MM, wysokość 150MM, waga 20KG, 1 warstwa po 4, oddzielona kartonem, do 12 warstw.B:

Taśma O.D. 800MM, wysokość 190MM, waga 75KG, 1 warstwa po 2, oddzielona kartonem, do 7 warstw.Model ramienia robota: JZJ

160A-270Prędkość: 40 sekund

na rolkę, automatyczny system paletyzacji może pasować do 2 zestawów jednej z 8taśm PET linii.Wymiary platformy kartonowej: długość 1240mm x szerokość 1240mm x wysokość 1500mmRozmiar taśmy transportowej pozycjonującej: długość 3220mm x szerokość 1170mm x wysokość 680mm

Podstawa ramienia robota: długość 700mm x szerokość 700mm x wysokość 1000mm

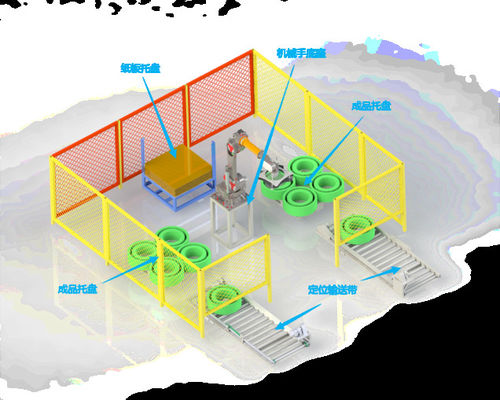

Po dotarciu gotowego produktu do pozycji pozycjonowania taśmy transportowej, ramię robota chwyta gotowy produkt na paletę, aż do zapełnienia jednej warstwy. Następnie ramię robota podnosi kartonową paletę gotowego produktu z palety kartonowej i powtarza czynność, aż do ułożenia palety gotowego produktu.
