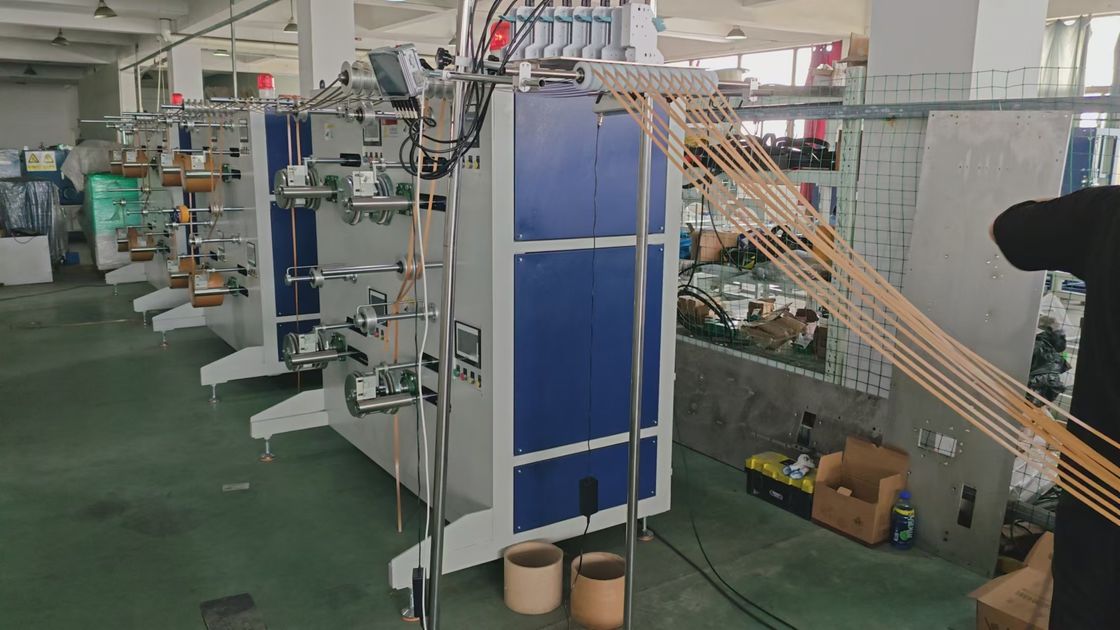

Linia produkcyjna 3-fazowych taśm papierowych / linia produkcyjna / maszyna produkcyjna

Warunki pracy: zasilanie 3-fazowe 380V, ciśnienie powietrza 6~8Kgf, podłączyć rurę powietrzną zgodnie z oznaczeniem na urządzeniu ((Φ10), podłączyć przewód zasilania (ponad 2,5 metra kwadratowego),Najpierw wentyluj., a następnie włączyć (w odwrotnej kolejności przy wyłączaniu maszyny, wyłączyć najpierw zasilanie, a następnie wyłączyć ciśnienie powietrza) moc zainstalowana 28KW

Główne funkcje:

Linia produkcyjna składa się z jednostki magazynowania surowców, jednostki wytłoczenia i cięcia, maszyny drukarskiej i maszyny do nawijania.

1:Użyj silnika serwo do układania kabla, przewinąć pas szerokości 5 ~ 15 mm i wybrać odpowiednią szerokość pasma poprzez ekran dotykowy, aby przewinąć, bez ręcznej zmiany biegów przesyłowych.

2: Rozmiar rdzenia papieru: ID200mm* Wysokość170mm~190mm, po zakończeniu uzwojenia maszyna automatycznie zatrzymuje się, ręcznie zmienia rolkę

3: 12 jednostek indywidualnie sterowanych dwustronnych serwomotorowych głowic owijania, wał owijania wykorzystuje serwomat, prędkość owijania jest taka sama jak prędkość maszyny do cięcia.Tak, że różne gramy lub szerokość paska papierowego z odpowiednim momentem do uzwojenia, starać się zmniejszyć deformację gięcia paska papierowego po nawijaniu.

4Rozmiary: Ok. L17000MM*W1500*H1800MM

5Główne akcesoria i pochodzenie:

1) Noże do cięcia wykonane w Japonii

2) Ramka: 25 mm płytka żelaza, 8 # stalowa kanał i 80 * 40 mm kwadratowa kompozycja spawania rur

3) Drukarka może wydrukować pożądane logo na każdym pasku papierowym

(4) Silnik do cięcia 2,2 kW, silnik oddziału wybrukowania 0,4 kW, silnik odwojowy odpadów 0,75 kW.

(5) silnik: silnik główny nawijania (1,5 kW, serwo silnik o przyspieszeniu 1:8), (domenny, Wuxi Xinjie) Silnik układający (0,4 kW, serwo silnik, Wuxi Xinjie (domenny).

(6) PLC, ekran dotykowy: Wuxi Xinjie.

(7) elementy pneumatyczne: zawory magnetyczne i mierniki ciśnienia: Taiwan Yadek, cylinder: Donghao pneumatic (Wenzhou)

8) Czujniki i światła przełączników bliskości: Korea Otonix

9) Obsługa powierzchniowa:spryskiwanie wysokotemperaturowe, chromowanie, obróbka zaciemniająca.
