9mm~32mm MAX80KG PET STRAP automatyczny zwojownik/owijanie

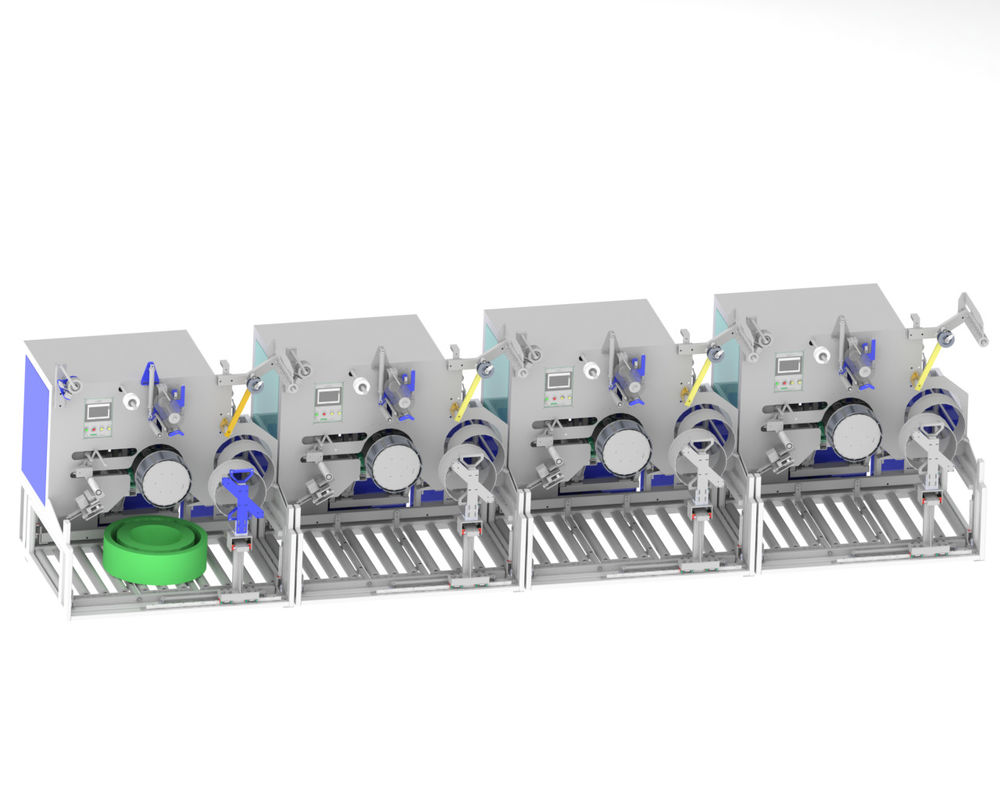

Automatyczny zwojownik pasów dla zwierząt domowych CQA800F

CQA800F nadaje się do jednej z sześciu, jednej z ośmiu linii produkcyjnych pasów PET z wykorzystaniem ramienia robotycznego.

Nawigacz pasów CQA800F służył do wiązania pasów równolegle bezpośrednio z ekstrudera.

Systemy te działają niezależnie po ręcznym zastosowaniu materiału, mogą być zintegrowane z w pełni zautomatyzowanym całym zakładem produkcyjnym.

Z szerokością 9 ~ 32 mm w zależności od konfiguracji.

Po osiągnięciu pożądanego obwodu opakowania,jest owinięty folia przez zintegrowany zwojownik i przewracany przez zintegrowany system transportowy od zwojownika w dół do transportownika rolkowego poniżejW tym samym czasie z magazynu wprowadzana jest nowa rurka wiążąca, a następne opakowanie jest całkowicie automatycznie zwinięte.

Maszyny zostały zaprojektowane do ciągłej pracy, a ich kompaktowa konstrukcja pozwala na użytkowanie nawet w ograniczonych przestrzeniach.

Fakty i zalety

całkowicie automatyczny zwojownik pasów PET do pasów od 9 do 32 mm o średnicy opakowania zewnętrznego 820 mm,

system przenośnikowy do automatycznego transportu paczek

urządzenie foliowe do automatycznego pakowania opakowań

centralny terminal wejściowy z zarządzaniem przepisami

W pełni automatyczne wywieranie można osiągnąć z lub bez rdzenia papieru

Podstawowe wyposażenie

Sterowanie taśmą do sterowania stałym napięciem paska i prędkością obwijania, podwójny serwomotor

Precyzyjne, sterowane elektronicznie układanie w 2 lub 3 punktach z minimalnym zakrętem pasów

Pneumatyczne lamelki rozszerzające mandry do szybkiej zmiany bobli

Magazyny rękawów

Depozyt bobbin

Automatyczny rozdajnik folii

Dwa tryby pomiaru: masa i licznik

Domyślna główna konfiguracja

1) Silnik: Wuxi Xinjie główny silnik 1,5 kW, współczynnik prędkości: 1:8, serwomotor,

Silnik Wuxi Xinjie Traverse: serwomotor o mocy 400 W

• PLC: Wuxi Xinjie Ekran dotykowy: Wuxi Xinjie Kontaktor: Schneider

3) Komponenty pneumatyczne: zawór magnetyczny i miernik ciśnienia: Taiwan Yadeke, cylinder: Donghao Pneumatic (Wenzhou)

4)Czujniki i światła włączone/wyłączone: Korea Alto Nicks

Opcjonalnie

1)Silnik: główny silnik Siemens 1,5 kW, współczynnik prędkości: 1:8, serwomotor,

Silnik Siemens Traverse: serwomotor o mocy 400 W

2)PLC: ekran dotykowy Siemens: kontaktor dotykowy Siemens: Schneider

3) Komponenty pneumatyczne: (Japonia lub marka europejska)

4)Czujniki i światła włączone/wyłączone: Korea Alto Nicks

Pasy PETAutomatyczny system paletowania

Program paletowania:

Odpowiedź: Pasek OD 600MM, wysokość 150MM, waga 20KG, 1 warstwa po 4, oddzielona kartonem, do 12 warstw.

B: Pasek O.D. 800MM, wysokość 190MM, waga 75KG, 1 warstwa 2, karton oddzielony, do 7 warstw.

Model ramienia robota: JZJ160A-270

Szybkość: 40 sekund na rolkę, automatyczny system paletyzacji może dopasować do 2 zestawów jednej z 8 linii produkcyjnych PET.

Rozmiary platformy z tektury: długość 1240 mm x szerokość 1240 mm x wysokość 1500 mm

Rozmiar taśmy przenośnej pozycjonowania: długość 3220 mm x szerokość 1170 mm x wysokość 680 mm

Podstawa ramienia robota: długość 700 mm x szerokość 700 mm x wysokość 1000 mm

Gdy gotowy produkt dotrze do pozycji taśmy przenośnej, ręka robota chwyci gotowy produkt na paletę, dopóki jedna warstwa nie zostanie wypełniona.Ramię robotowe następnie podnosi paletę gotowego produktu z kartonu z palety kartonowej i powtarza działanie, aż paletę gotowego produktu jest ułożony.
