Wywieracz/owieracz z polyester PET STRAPPING MAX80KG na cewkę przyjazny dla użytkowników z automatycznym systemem paletyzacji

Nawijarka/owijarka do taśm poliestrowych PET MAX80KG na rolkę, przyjazna w użyciu z automatycznym systemem paletyzacji

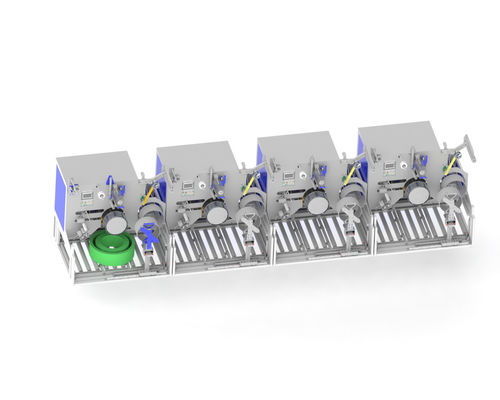

Automatyczna nawijarka do taśm PET CQA800F

Streszczenie

  CQA800F odpowiednia dla jednej z sześciu, jednej z ośmiu linii produkcyjnych taśm PET z użyciem ramienia robota.

  Nawijarka taśm CQA800F została użyta do nawijania taśm równolegle bezpośrednio z wytłaczarki.

  Systemy działają niezależnie po ręcznym zaaplikowaniu materiału. Mogą być zintegrowane z w pełni zautomatyzowanym, ogólnym zakładem produkcyjnym. Nawijają taśmy PET o szerokości 9~32mm w zależności od konfiguracji.

  Po osiągnięciu pożądanego obwodu przez pakiet nawijania, jest on owijany folią przez zintegrowaną owijarkę i przechylany przez zintegrowany system transportowy z owijarki w dół do poniższego transportera rolkowego. Nowa tuleja nawijająca jest podawana z magazynu w tym samym czasie, a następny pakiet jest nawijany w pełni automatycznie.

  Maszyny zostały opracowane do pracy ciągłej. Kompaktowa konstrukcja pozwala na użycie nawet w ograniczonej przestrzeni.

Fakty i zalety

1. W pełni automatyczna nawijarka do taśm PET do taśm od 9 do 32 mm, z zewnętrzną średnicą pakietu 820 mm
2. System przenośników do automatycznego transportu pakietów
3. Urządzenie do owijania folią do automatycznego owijania pakietów
4. Centralny terminal wejściowy z zarządzaniem recepturami
5. W pełni automatyczne nawijanie może być osiągnięte z lub bez papierowej tulei

Szczegóły techniczne

Wyposażenie podstawowe

1. Sterowanie tańcem do kontrolowania stałego naprężenia taśmy i prędkości nawijania, podwójny silnik serwo
2. Precyzyjne, elektronicznie sterowane 2- lub 3-punktowe układanie z minimalnym zagięciem taśm
3. Pneumatyczne trzpienie rozprężne do szybkiej wymiany szpuli
4. Magazyn tulei
5. Depozyt szpuli
6. Automatyczny dozownik folii
7. Dwa tryby pomiaru: waga i metr

Taśma PETAutomatyczny system paletyzacji

Program paletyzacji:

A: Średnica zewnętrzna taśmy 600MM, wysokość 150MM, waga 20KG, 1 warstwa po 4, oddzielona kartonem, do 12 warstw.

B: Średnica zewnętrzna taśmy 800MM, wysokość 190MM, waga 75KG, 1 warstwa po 2, oddzielona kartonem, do 7 warstw.

Model ramienia robota: JZJ160A-270

Prędkość: 40 sekund na rolkę, automatyczny system paletyzacji może pasować do 2 zestawów linii produkcyjnych taśm PET jeden z 8.

Wymiary platformy kartonowej: długość 1240mm x szerokość 1240mm x wysokość 1500mm

Rozmiar taśmy przenośnika pozycjonującego: długość 3220mm x szerokość 1170mm x wysokość 680mm

Podstawa ramienia robota: długość 700mm x szerokość 700mm x wysokość 1000mm

Po dotarciu gotowego produktu do pozycji pozycjonowania taśmy przenośnika, ramię robota chwyta gotowy produkt na paletę, aż jedna warstwa będzie pełna. Ramię robota następnie podnosi kartonową paletę gotowego produktu z palety kartonowej i powtarza czynność, aż paleta gotowego produktu zostanie ułożona.
