Automatyczna nawijarka taśmy PET o pojemności 80 kg, z podwójnym serwomotorem i zrobotyzowanym systemem paletyzacji

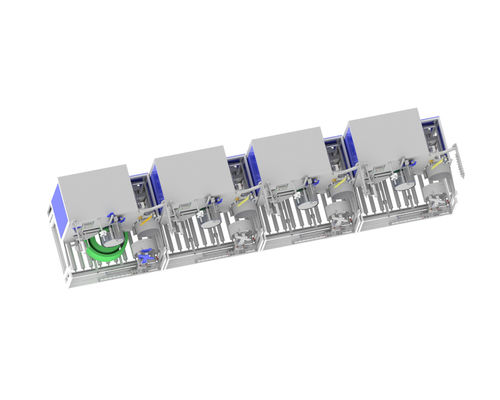

CQA800F jest zaprojektowany do integracji z liniami produkcyjnymi pasów PET z jedną z sześciu lub jedną z ośmiu konfiguracji z obsługą ramienia robotycznego.Ten zautomatyzowany wiertnik wiertniczy wiertnie poliestrowe PET bezpośrednio z wytłaczacza równolegle, tworzące cewki o masie do 80 kg każda.

Po uruchomieniu ręcznego nakładania materiału system działa niezależnie i może być zintegrowany z w pełni zautomatyzowanymi zakładami produkcyjnymi.Wyposaża się w taśmy PET o szerokościach od 9 mm do 32 mm w zależności od konfiguracji.

Po osiągnięciu przez opakowanie obiegu, opakowanie jest automatycznie owinięte filmem przez zintegrowany opakowanie i przesyłane przez system transportowy do transportora rolkowego znajdującego się poniżej.Jednocześnie, nowa rurka zwojowa jest podawana z magazynu, umożliwiając ciągłą, w pełni automatyczną pracę.

• Pełnoautomatyczny zwojownik pasów PET do pasów od 9 do 32 mm, o średnicy opakowania zewnętrznego 820 mm
• System przenośnikowy do automatycznego transportu paczek
• Urządzenie do pakowania folii do automatycznego pakowania opakowań
• Centralny terminal wejściowy z zarządzaniem recepturami
• Włókna całkowicie automatyczne z rdzeniem papierowym lub bez niego

• System sterowania dancerem dla stałego napięcia paska i prędkości uzwojenia, podwójny serwomotor
• Precyzyjne, sterowane elektronicznie układanie w 2 lub 3 punktach z minimalnym gięciem paska
• Pneumatyczne lamelki rozciągające mandry do szybkiej zmiany bobli
• Magazyny rękawów
• Depozyt bobbin
• Automatyczny rozdajnik folii
• Dwa tryby pomiaru: masa i licznik

• Model ramienia robota: JZJ160A-270
• Prędkość: 40 sekund na rolkę
• Jeden automatyczny system paletyzacji może obsługiwać do 2 zestawów jednej z 8 linii produkcyjnych pasów PET
• Rozmiary platformy kartonowej: 1240 mm * 1240 mm * 1500 mm
• Rozmiar taśmy przenośnej pozycjonowania: 3220mm * 1170mm * 680mm
• Podstawa ramienia robota: 700 mm * 700 mm * 1000 mm

Automatyczny proces polega na tym, że ręka robota chwyta gotowe produkty z obszaru pozycjonowania taśm transportowych i umieszcza je na paletce.ramię robotowe odbiera separatory kartonowe z palety kartonowej i powtarza cykl, aż palety gotowego produktu zostaną w pełni ułożone.
